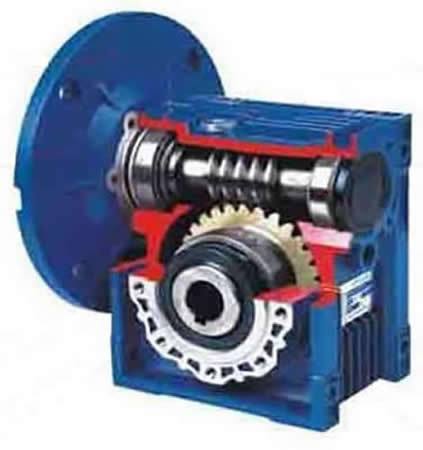

Червячный редуктор IRW025
Количество ступеней
Одноступенчатый
Тип редуктора
Червячный
Материал корпуса
Алюминиевый сплав
Исполнение входного вала
Конический
Исполнение выходного вала
Полый шлицевой
Вес, кг
15
Размещение редуктора в пространстве
Горизонтальное
Номинальное передаточное отношение
45 – 65
Номинальный крутящий момент на выходном валу, Нм
110
Коэффициент полезного действия, %
70
Межосевое расстояние червячной пары, мм
60 – 70
Расположение осей входного и выходного валов между собой
Угловой
Расположение осей входного и выходного валов в пространстве
Вертикальный
Вылет вала, мм
40
Диаметр выходного цилиндрического вала, мм
27
Размер резьбы на конце входного вала
М8
Ширина лап, мм
240
Длина лап, мм
280
Общая длина вала, мм
110
Меньший диаметр конусного входного вала, мм
20
