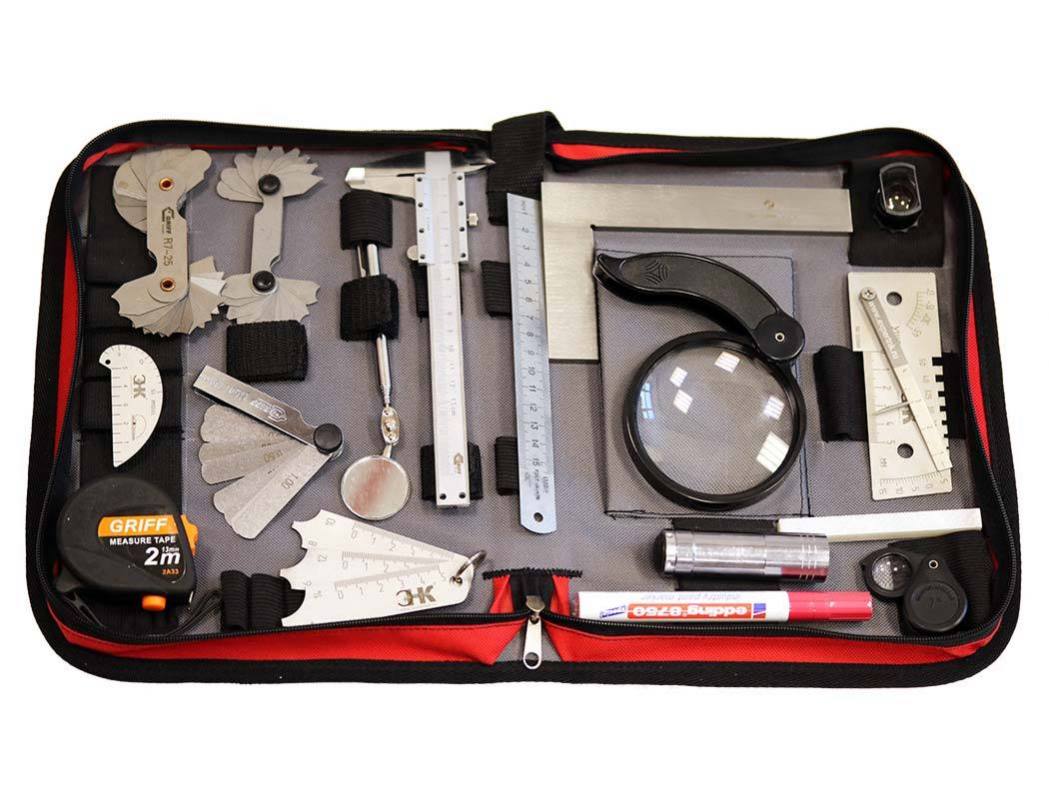

Комплект визуально-измерительного контроля Базовый ВК
Линейка стальная, шт
2
Длина линейки, мм
150
Рулетка, шт
2
Длина рулетки, м
5
Многофункциональный измерительный инструмент сварщика, шт
2
Возможность контроля качества сварных швов и определения параметры дефектов
Наличие
Пазы для контроля электродов диаметром, мм
1 / 1,2 / 2 / 2,5 / 3 / 3,25 / 4 / 5
Диапазон измерений углов разделки (скосов кромок), °
0…50
Диапазон измерений смещения кромки, мм
0…20
Диапазон измерений размера притупления и ширины шва (линейка), мм
0…60
Диапазон измерений высоты усиления стыкового шва, мм
0…10
Диапазон измерений глубины вогнутости шва, мм
0…18
Диапазон измерений высоты выпуклости шва, мм
0…10
Диапазон измерений подрезов корня шва, мм
0…25
Диапазон измерений глубины дефектов шва, мм
0…20
Диапазон измерений высоты дефектов шва, мм
0…10
Диапазон измерений размеров зазоров, мм
0…6
Допустимая погрешность при измерении углов разделки (скоса кромок), °
±3
Допустимая погрешность при измерении смещения кромки, мм
±1,0
Допустимая погрешность при измерении размера притупления и ширины шва (линейка), мм
±0,2
Допустимая погрешность при измерении высоты усиления стыкового шва, мм
±0,7
Допустимая погрешность при измерении глубины вогнутости шва, мм
±0,7
Допустимая погрешность при измерении высоты выпуклости шва, мм
±0,7
Допустимая погрешность при измерении подреза корня шва, мм
±0,7
Допустимая погрешность при измерении глубины дефектов шва, мм
±0,7
Допустимая погрешность при измерении высоты дефектов шва, мм
±0,7
Допустимая погрешность при измерении размера зазоров, мм
±0,3
Цена деления шкалы глубины контролируемых дефектов шва, мм
0,5
Цена деления шкалы высоты усиления контролируемого шва, мм
0,5
Цена деления шкалы высоты притупления и ширины шва, мм
0,5
Цена деления шкалы зазора между свариваемыми деталями, мм
0,5
Габаритные размеры, мм
140 х 45 х 18
Масса, кг
0,2
Инструмент для считывания показаний при замерах с наружной и с внутренней сторон, шт
2
Зажимной винт
Наличие
Возможность измерить глубину изделия
Наличие
Вес, кг
0,15
Размер шага, мм
0,1
Диапазон измерения, мм
0…130
Комплект для измерения кривизны поверхностей Тип 1, шт
2
Диапазон измеряемых значений, мм
1…6
Тип измеряемых поверхностей
Выпуклые, вогнутые
Тип измерения
Механический
Конструктивное исполнение
Сдвоенная обойма стальных пластин
Количество эталонов, пар
10
Комплект для измерения кривизны поверхностей Тип 2, шт
3
Диапазон измеряемых значений, мм
5…25
Тип измеряемых поверхностей
Выпуклые, вогнутые
Конструктивное исполнение
Сдвоенная обойма стальных пластин
Тип измерения
Механический
Количество эталонов, пар
14
Набор пластин для измерения зазоров, шт
3
Длина, мм
75
Диапазон толщины пластин, мм
0…1,2
Шаг толщины пластин, мм
0,1
Количество пластин в наборе, шт
12
Количество пластин в наборе с минимальной толщиной, шт
4
Угольник, шт
3
Допуск перпендикулярности, мкм
5
Класс точности измерения
1
Высота, мм
160
Ширина, мм
110
Материал
Нержавеющая сталь
Лупа измерительная, шт
3
Кратность увеличения
12х
Лупа просмотровая Тип 1, шт
2
Кратность увеличения
3х
Лупа просмотровая Тип 2, шт
3
Кратность увеличения
8х
Светодиодный фонарик, шт
2
Маркер по металлу, шт
2
Сумка-папка, шт
2
Паспорт со свидетельством о калибровке комплекта, шт
1
